一场显示技术的革命正在悄然发生！德国科研团队宣布成功研制出全球最小的OLED像素单元，其尺寸仅300纳米×300纳米。这项突破性成果意味着，一个标准的1080P（1920×1080）分辨率显示屏，理论上可被压缩至1平方毫米的极小面积，为可穿戴设备和增强现实（AR）领域开辟全新可能。
纳米世界的物理悖论
这项发表于2025年10月24日《科学进展》（Science Advances）期刊的研究，直面了显示技术领域的终极挑战。当像素尺寸缩小至光波长以下时，传统电极设计会导致灾难性后果：纳米级电极的尖锐边角会像避雷针般聚集电流，催生出类似树根的“金属灯丝”结构，最终引发短路。这种“越小越脆弱”的悖论，此前让所有纳米OLED研发陷入死胡同。

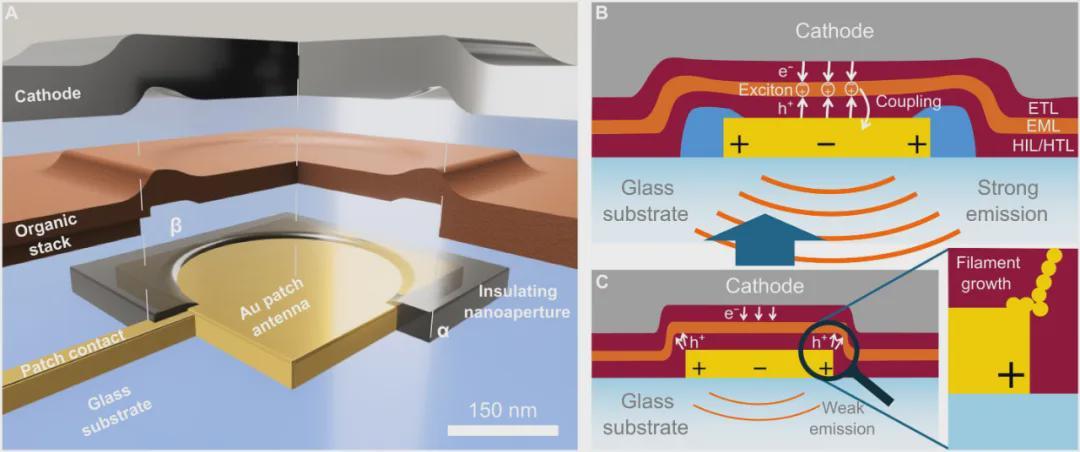

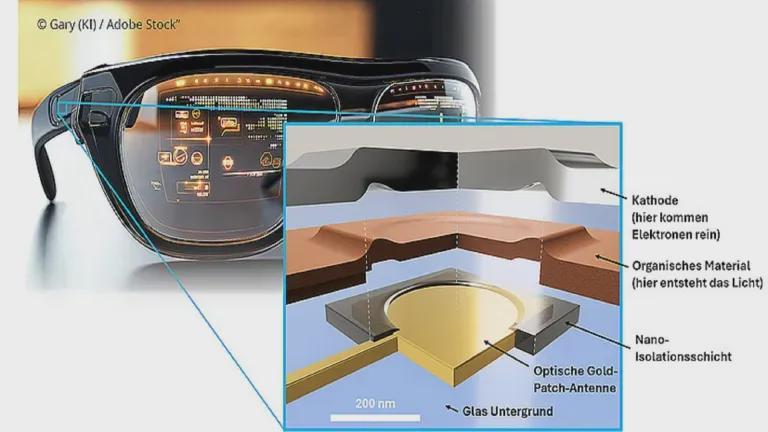

维尔茨堡大学（JMU）团队通过逆向思维破解难题。他们没有强行压制边缘电流，而是采用“纳米孔径”技术：用绝缘材料完全包裹300纳米金电极，仅在电极中心开凿200纳米圆形通道。这种设计迫使电流从中心有序注入，彻底消除了边缘失控风险。
性能指标刷新行业认知
实验数据显示，该纳米像素单元展现出惊人特性：3000 cd/m²的亮度与5微米传统OLED相当，1%的能量转换效率远超同类纳米显示技术，响应速度更突破视频帧率限制。在两周的环境测试中，样品保持稳定发光，证明其工业化潜力。
研究负责人解释技术原理：“通过精确控制电流注入路径，我们既保留了纳米结构的紧凑性，又避免了传统设计的致命缺陷。这相当于在原子尺度上建造了一座‘电流高速公路’。”
从实验室到现实应用

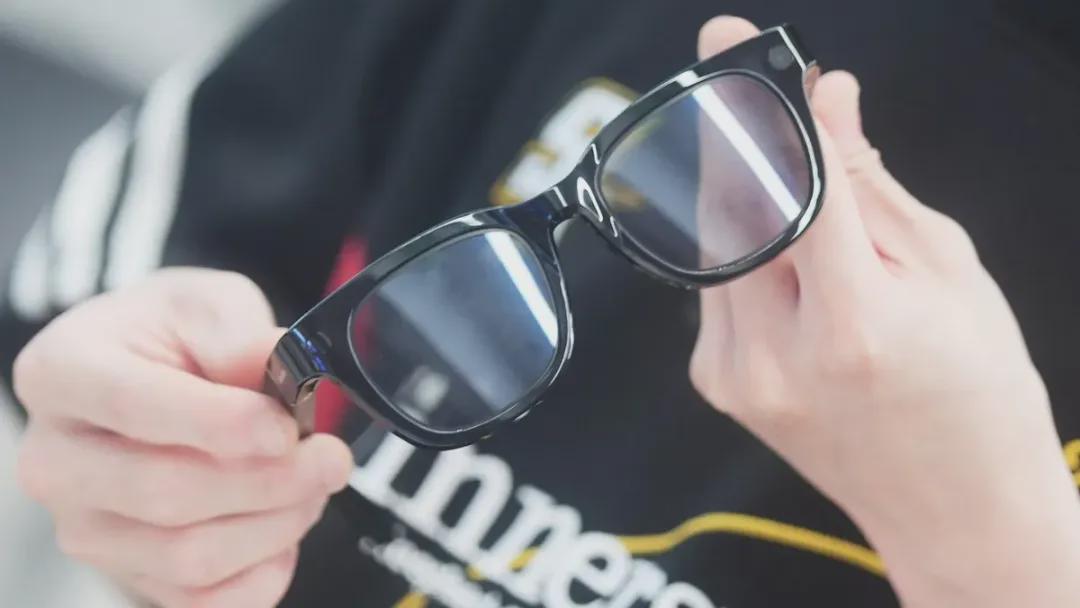

这项突破为智能穿戴设备带来想象空间。当1080P显示屏可集成至眼镜腿或隐形眼镜时，科幻电影中的全息交互场景正逐步走向现实。研究团队承认，当前1%的效率仍有提升空间，全彩RGB像素的研发也在进行中，但“微观显示”时代的大门已然开启。
行业分析师指出，该技术若实现量产，将彻底改变消费电子形态。想象一下：未来的AR眼镜不再需要笨重的显示模块，手机屏幕可折叠至信用卡大小，医疗内窥镜的显示精度将达到细胞级——这些变革都始于300纳米的突破。
参考文献

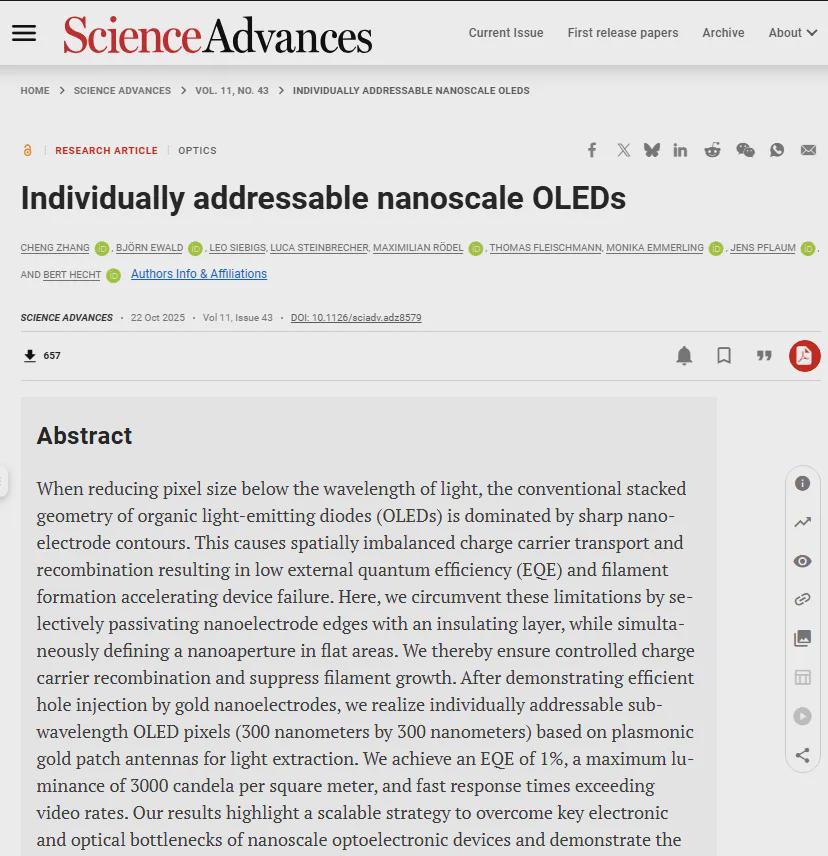

Zhang, C., Ewald, B., Siebigs, L., Steinbrecher, L., Rödel, M., Fleischmann, T., Emmerling, M., Pflaum, J., & Hecht, B. (2025). Individually addressable nanoscale OLEDs. Science Advances, 11(43). DOI: 10.1126/sciadv.adz8579
