芯片产业作为半导体产业链的核心环节，长期面临技术封锁风险。而在光通信领域，光芯片更是被誉为光模块的“心脏”，其技术门槛与战略价值不言而喻。当寒武纪以NPU芯片打破AI算力僵局后，中国光芯片领域也迎来里程碑式突破——源杰科技凭借DFB激光器芯片的自主研发，成功撕开海外垄断的缺口，成为全球光通信产业链中不可忽视的中国力量。
技术隐士的十年攻坚：从全球光通信“黄埔军校”到自主突破
源杰科技创始人张欣刚的履历堪称技术派的教科书：从全球光模块十强企业索尔斯光电（原Luminent）的研发员一路晋升至总监，深度参与光通信全产业链技术攻关。这段经历不仅让他积累了从外延生长到封装测试的完整经验，更培养了对技术极限的敏锐洞察力。

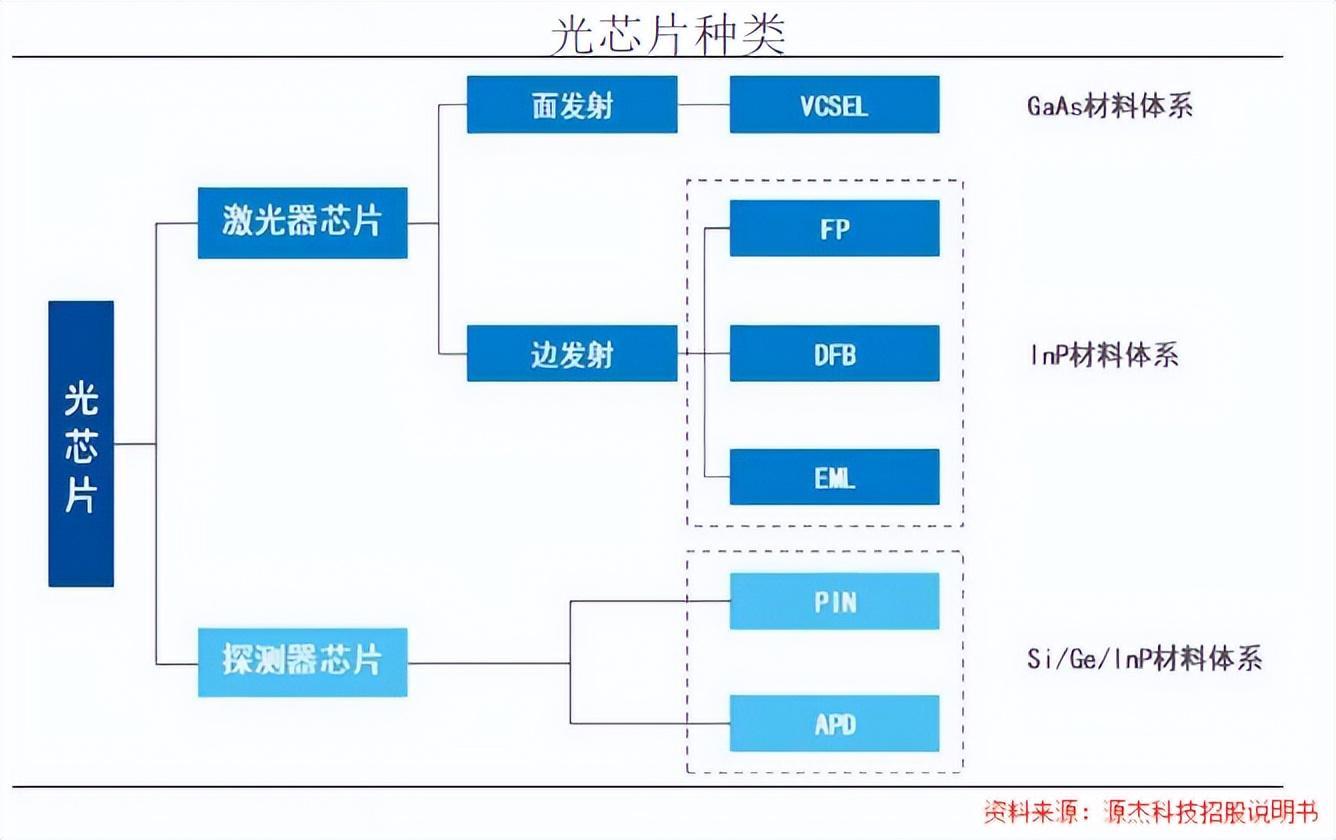

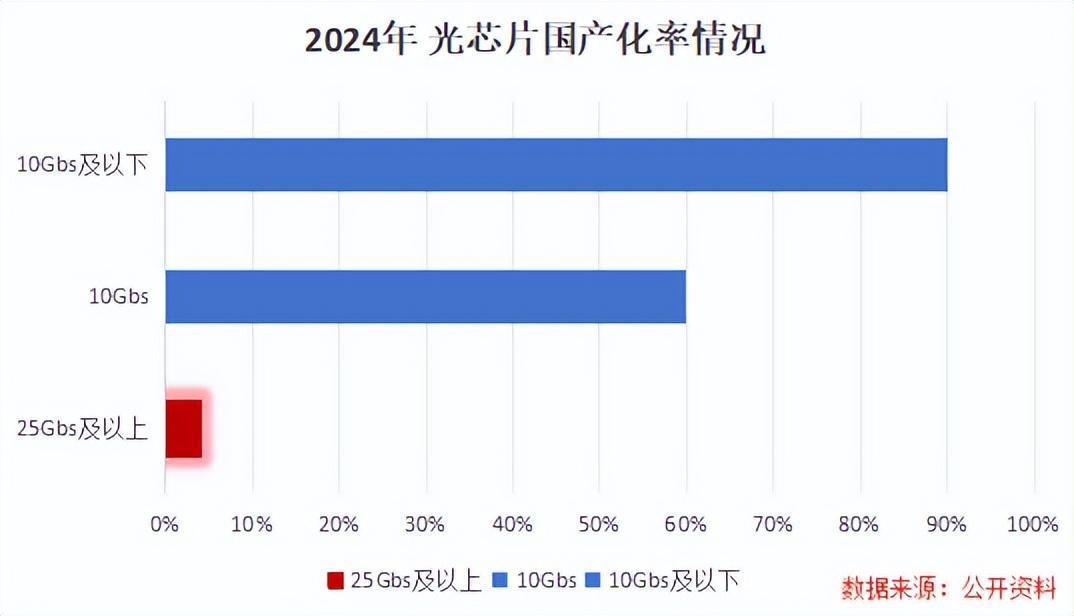

2013年，张欣刚带着2000万元启动资金在咸阳创立源杰科技时，国内光芯片市场正陷入双重困境：一方面，DFB激光器芯片作为光纤通信的核心器件，其25G以上高速率产品完全依赖进口；另一方面，FP激光器虽成本低但传输距离有限，EML芯片虽性能优越却价格高昂。DFB芯片凭借适中的成本与中长距离传输优势，成为5G基站、数据中心等场景的首选，但国产化率不足5%。
突破“10nm级”制造难题：用极端测试打磨可靠性
光芯片制造的难度堪称半导体领域的“珠穆朗玛峰”。以25G DFB芯片为例，其外延生长环节需在半导体材料上实现多层原子级堆叠，每层厚度误差必须控制在10nm以内——这相当于在头发丝直径万分之一的尺度上雕刻精密结构。任何工艺偏差都会导致材料氧化，进而引发芯片可靠性断崖式下降。
面对行业质疑，张欣刚选择用数据说话。2018年，源杰科技自主研发的25G DFB芯片通过客户验证，成为中国首个跻身高端光芯片市场的本土产品。但当市场期待量产时，公司却启动了长达3年的极端环境测试：在高温高湿条件下模拟芯片长期工作状态，确保产品通过至少一个月的可靠性验证。这种“慢工出细活”的策略，虽让部分客户流失，却为源杰科技赢得了中际旭创、博创科技等光模块龙头，以及三大运营商的长期订单。
业绩狂飙：从技术突破到市场统治力

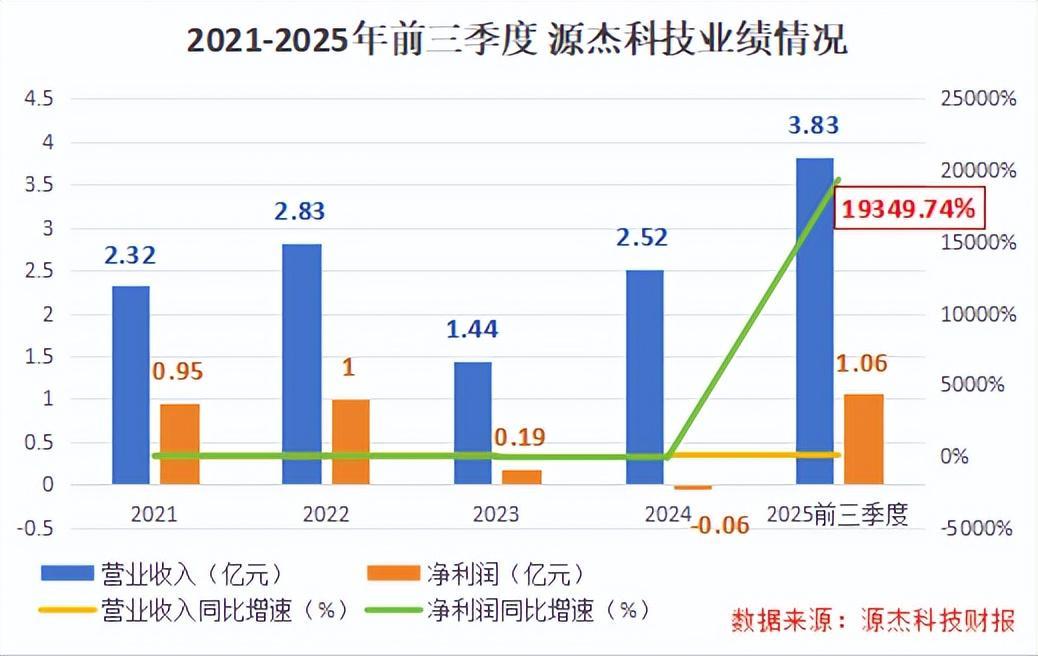

2020年成为源杰科技的转折点：其10G/25G芯片出货量登顶行业榜首，市场占有率突破30%。而真正的爆发始于2025年——面向400G/800G光模块的CW 70mW激光器芯片实现量产，CW 100mW芯片通过验证；在EML领域，100G PAM4芯片打破国际垄断，200G PAM4芯片进入推广阶段。这些技术突破直接转化为订单狂潮：2025年5月至10月，公司连续斩获2.65亿元订单，前三季度营收达3.83亿元，净利润同比激增19900%。
IDM模式筑牢技术护城河：研发投入占比超20%

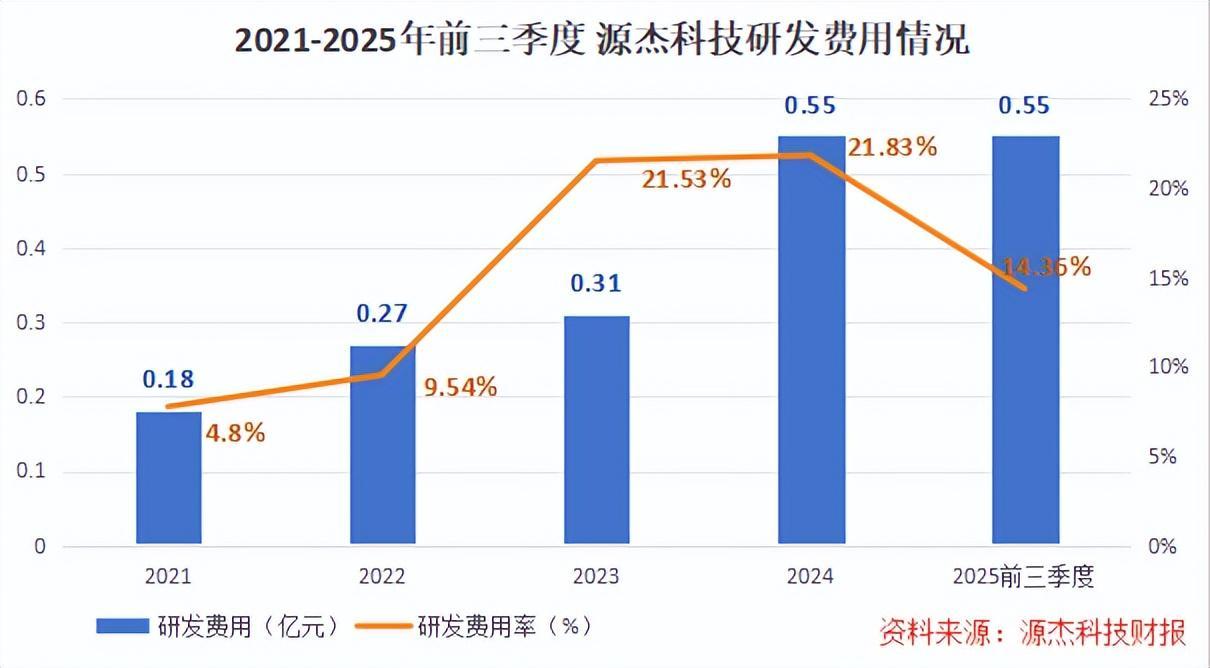

源杰科技的成功，离不开其坚持的IDM（垂直整合制造）模式。从芯片设计到晶圆制造，再到封装测试，公司掌控全产业链环节。这种模式虽需要长期投入——2021-2025年前三季度研发费用累计达1.86亿元，研发费用率最高达21.83%——但换来的是核心技术的自主可控。例如，在外延生长这一“卡脖子”环节，源杰科技通过自主研发的MOCVD设备，将材料缺陷率降低至行业平均水平的1/5。
全球化布局：北美生产基地剑指百亿美元市场

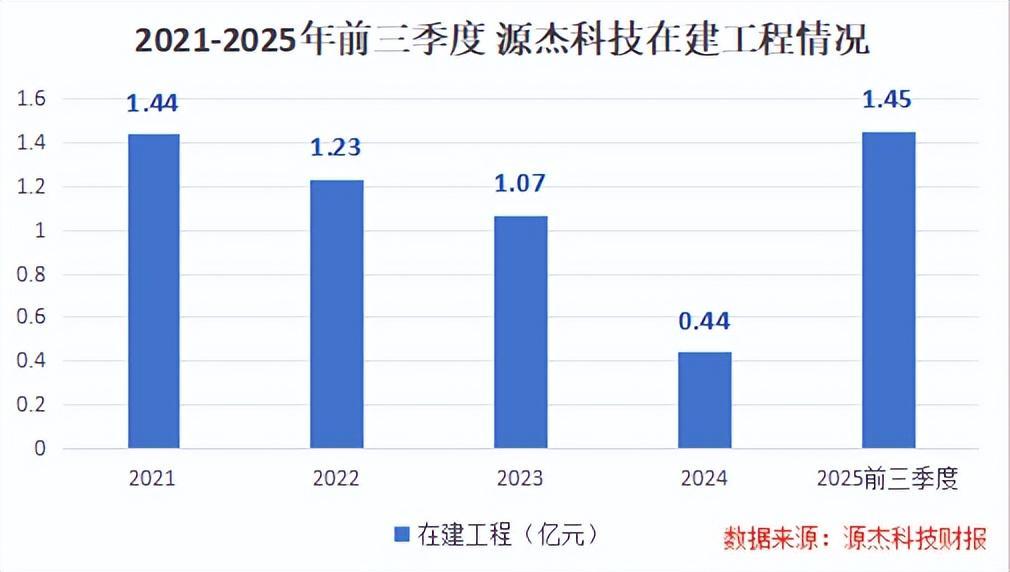

面对全球光通信芯片市场（2024年规模39亿美元，预计2029年达97亿美元）的巨大潜力，源杰科技启动“出海”战略。2024年底，公司投资5000万美元建设北美生产基地，2025年前三季度在建工程同比增长126%。尽管当前99.84%的营收来自国内，但张欣刚坚信：“只有参与全球竞争，才能验证技术的真正价值。”
结语：以“慢”制胜的光芯片革命
从咸阳小厂到全球光芯片舞台的中心，源杰科技用十年时间证明：在半导体领域，真正的创新从不是短跑冲刺，而是需要耐得住寂寞的马拉松。当行业沉迷于“快鱼吃慢鱼”的法则时，张欣刚选择用“慢工”打磨技术，用“可靠”赢得信任。这种战略定力，不仅让中国光芯片突破封锁，更为全球光通信产业注入了新的变量。
