天玑9500芯片发布：架构革新与AI算力双突破引领行业

时间：2025-09-23 11:08:45　来源：远川研究所　作者：远川研究所

全球智能手机市场在经历两年下滑后，于2024年迎来复苏。据Canalys数据，全年出货量同比增长7%，2025年上半年继续保持4%的增幅。与此同时，CounterPoint Research报告显示，600美元以上高端机型销量增速达8%，创历史新高。这一趋势背后，是终端设备与核心零部件的深度耦合，而SoC芯片作为智能手机的“大脑”，正成为厂商竞争的关键战场。

在生成式AI技术的推动下，移动端算力需求呈现指数级增长。联发科凭借天玑系列芯片的持续创新，在2025年稳居全球手机SoC出货量榜首。9月发布的旗舰芯片天玑9500，以AI算力翻倍为核心卖点，标志着移动端AI竞赛进入全新阶段。

架构革新：从全大核到存算一体

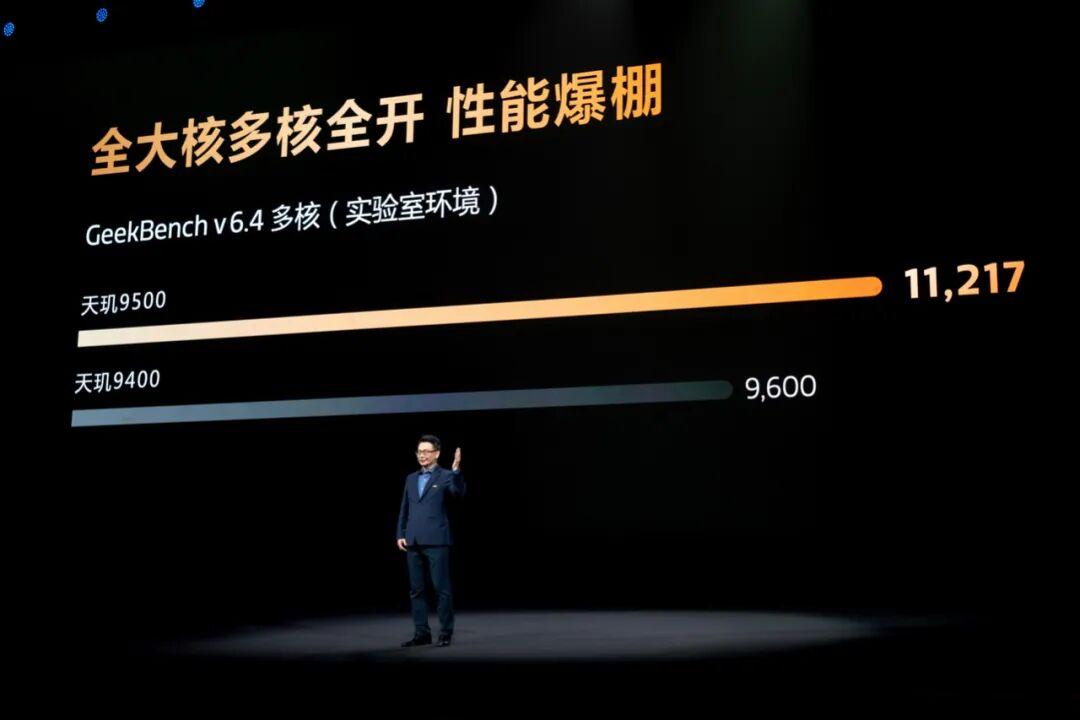

移动SoC的设计犹如建造摩天大楼，底层架构决定性能上限。天玑9500延续“1+3+4”第三代全大核架构，但抛弃传统Cortex-X4系超大核，全面转向性能更强的C1系列架构。其中，1个C1-Ultra超大核主频高达4.21GHz，结合台积电第三代3nm制程工艺，实现IPC（每时钟周期指令数）两位数提升，单核性能较前代提升32%，多核性能提升17%。

芯片性能的衡量需兼顾时钟频率与IPC。天玑9500通过更宽的指令流水线、智能乱序执行和预取技术优化，在降低主频的同时实现等效性能提升，有效控制发热与功耗。这种“以巧破力”的设计哲学，成为其区别于竞品的核心优势。

GPU方面，天玑9500搭载Mali G1-Ultra MC12，采用联发科与ARM联合研发的“Drage”架构，光追性能提升超一倍，游戏画面流畅度显著增强。同时，能效比提升40%，延长手机续航。NPU领域则创新采用“超性能+超能效”双NPU架构，算力翻倍至100TOPS。其中，超能效NPU引入“存算一体”设计，减少数据搬运能耗，支持轻负载AI模型Always-On运算，实现“随时响应”与“长续航”的兼容。

缓存扩容：突破内存墙的关键

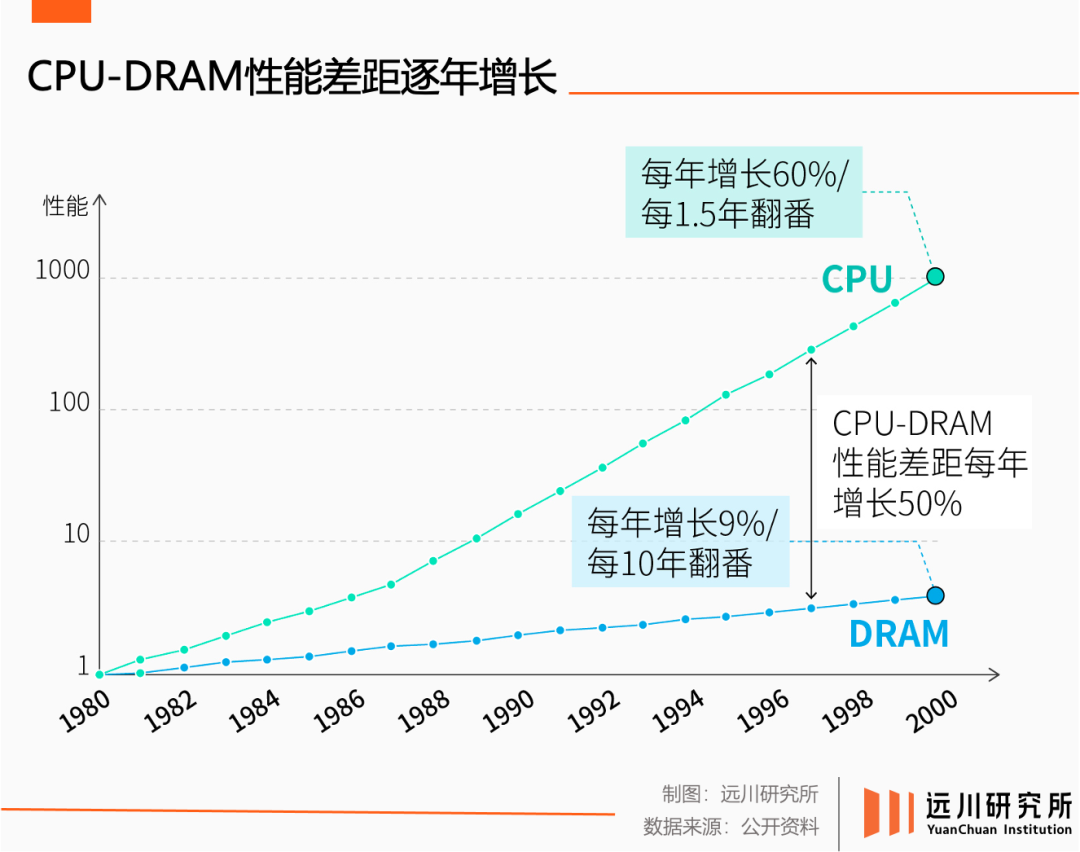

缓存作为数据的临时仓库，成为近年来芯片堆料的核心。天玑9500将L3缓存从12MB大幅扩容至16MB，SLC系统级缓存维持10MB，为高密度计算应用提供支撑。这一设计直指行业痛点——当CPU/GPU/NPU的计算速度超过数据搬运速度时，“内存墙”效应将拖垮整体性能。通过扩大缓存容量，天玑9500有效缓解了这一瓶颈。

算力与功耗的平衡艺术

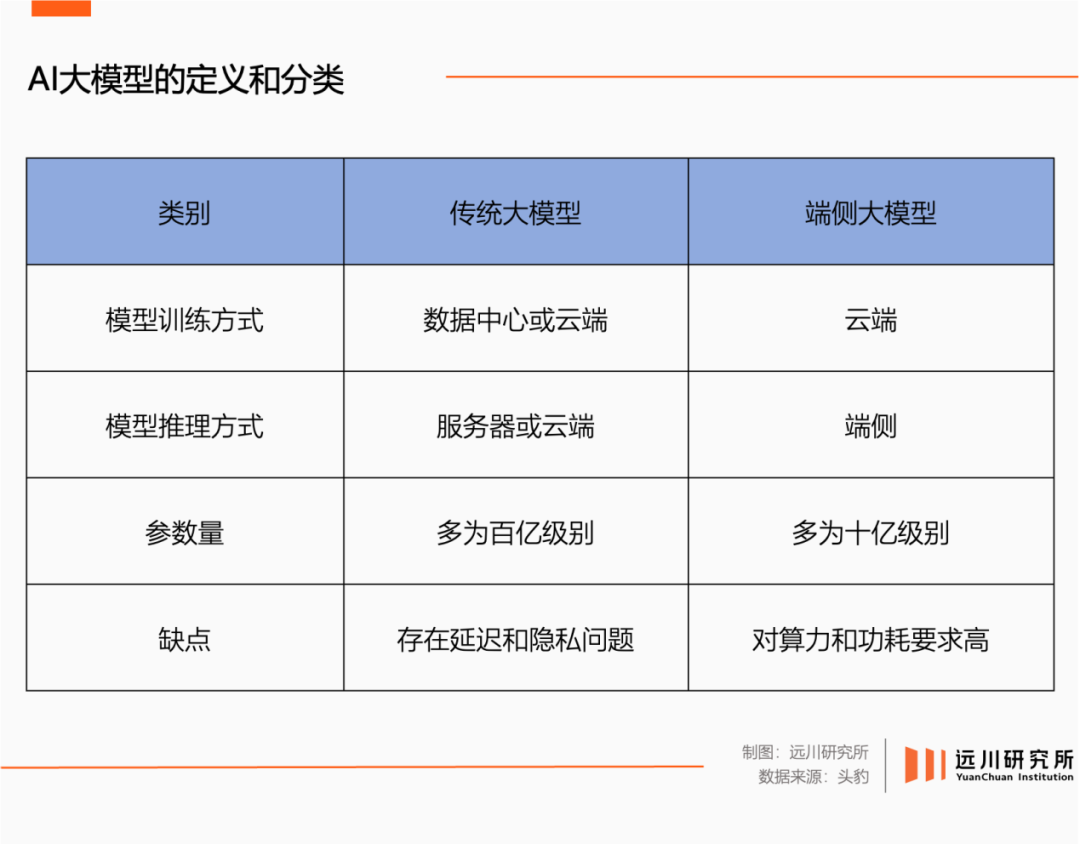

半导体行业存在“性能-功耗-面积”不可能三角，芯片设计的核心在于寻找最优平衡点。在AI推理从云端向端侧迁移的趋势下，端侧芯片需在有限功耗内挤出更多算力。天玑9500的双NPU架构正是这一理念的体现：超性能NPU负责大模型运算，超能效NPU采用“存算一体”设计处理小模型，通过减少数据搬运路径降低功耗。

据英特尔研究，7nm制程AI芯片的数据搬运功耗占总功耗的63.7%。天玑9500的存算一体架构将计算单元与缓存融合，在算力提升至100TOPS的同时，避免高功耗问题。这一设计使得轻负载AI模型可实现Always-On运算，例如实时翻译和对话式AI，用户体验从“请求-响应”升级为“随时响应”，且更加省电。

游戏体验：光追与动态缓存的双重突破

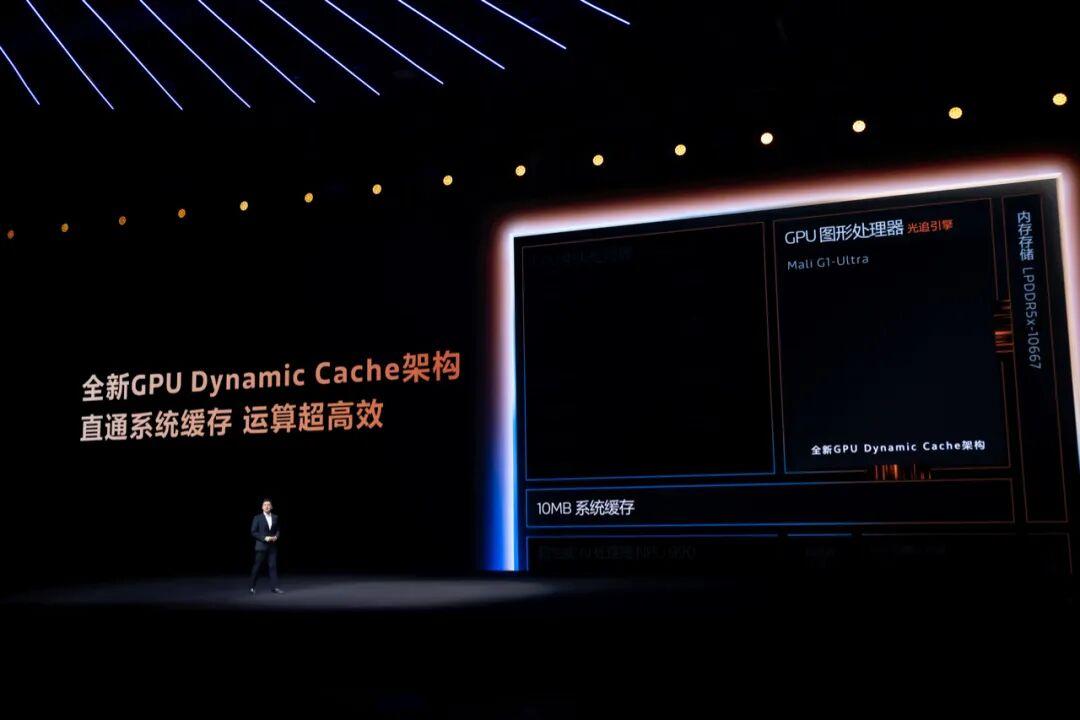

手机游戏对性能与功耗的平衡要求极为严苛。天玑9500率先支持主机级Ray-tracing Pipeline技术，带来沉浸式光追效果，同时首发GPU Dynamic Cache架构，利用SLC高速缓存降低功耗。测试显示，其支持的光追游戏帧率从天玑9300的60帧跃升至120帧，功耗反而降低14%，实现性能与能效的反差式提升。

从天玑9200首发移动端硬件光线追踪，到天玑9500的全局光照与OMM追光引擎，联发科持续推动移动游戏体验向主机级靠拢。这种技术积累，使其在游戏场景中提供了近乎完美的解决方案。
